Polycaprolactone TPU

Avec des années d'expérience dans la production de Polycaprolactone TPU, Zhongsu peut fournir une large gamme de produits. La Polycaprolactone TPU de haute qualité peut répondre à de nombreuses applications

envoyer une demande

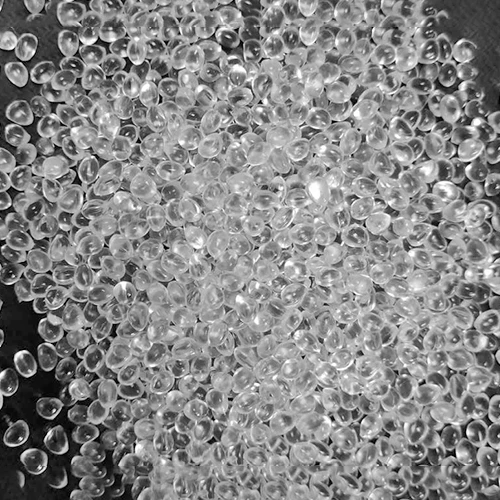

Description du produit

La Chine Zhongsu Polycaprolactone TPU est un matériau haute performance avec des additifs spéciaux ajoutés à des groupes de matériaux spéciaux. La polycaprolactone est faite de ε-caprolactone dans les conditions des composés organiques métalliques (tels que la tétraphényltine) comme catalyseurs et dihydroxy ou trihydroxy comme initiateurs. Le PCL est un polymère semi-cristallin avec une cristallinité d'environ 45%. L'apparence est blanche laiteuse avec une texture cireuse. Le point de fusion est d'environ 60 ℃. Tg est d'environ -60 ℃. Il peut être copolymérisé et mélangé avec de nombreux polymères.

Caractéristiques du produit:

1. Crystallinité élevée et point de fusion faible, peut être moulé à basse température.

2. Excellente adhérence sur les substrats difficiles à limer.

3. Bonne compatibilité avec une variété de polymères

4. Facile à teindre ou colorer

5. Non-toxique et biodégradable.

Zones d'application:

Il a un faible ensemble de compression permanente, une bonne élasticité et une flexibilité à basse température, une résistance à l'usure, une résistance à haute température, une résistance à l'huile, une résistance à l'hydrolyse et une résistance à la corrosion microbienne.

Les produits sont largement utilisés dans: champ médical chirurgical, sutures chirurgicales, attelles orthopédiques, cartes de radiothérapie, bandages en résine, impressions dentaires, modèles faits à la main, colorants organiques, revêtements de poudre, revêtements, encres, adhésifs à fonte chaude, adhésifs non tissés, matériaux de chaussures, adhésifs structurels. Joints cylindres hydrauliques, diaphragmes, rouleaux à haute demande, roues métalliques, roues de rotation, accouplements, connecteurs, filets de séchage, etc.

Projet	Unité	Valeur de type
Polycaprolactone TPU
Dureté	Shore-A / D	75a	80A	85a	90a	95a	55d	65d	75d
Gravité spécifique	g / cm3	1.17	1.19	1.19	1.19	1.2	1.21	1.21	1.22
Résistance à la traction	MPA	33	38	40	45	50	52	55	60
Module de traction 100%	MPA	4.5	5	8	12	17	18	24	34
Module de traction 300%	MPA	8.5	10	16	27	32	38	42	45
Allongement casser	%	620	550	500	450	400	380	350	300
Force de larme	KN / mm	93	110	130	150	170	180	210	220
Quantité d'abrasion	MM3	85	77	65	52	45	40	38	35
Température de fusion recommandée	Temps de séchage			Température de séchage		Les valeurs du tableau représenter uniquement les valeurs typiques, pas absolu valeurs.
160-220 ℃	3H-4H			90-100 ℃
